FPC軟板激光切割機的發展過程

發布時間：2020-04-21 來源：元祿光電

FPC是一種柔性線路板，電子元器件之間的橋梁，具有高密度、質量輕、厚度薄、可彎曲性等特點廣泛應用于電子產品當中，各行各業都離不開FPC線路板的應用，隨著5G產品的加速推進，大規模微結構電路使用，對柔性線線路板需求更高，同樣對柔性線路板的加工提出了更高要求。

市面上常見的FPC軟板切割方式主要分為刀模、沖壓以及激光切割三種方式。刀模切割的優勢在于可多層材料疊加切割，速度快，成本低；缺點是應力變形，邊緣毛刺。沖壓成型的優勢在于一次成型，切割速度快；缺點同樣是有應力變形，邊緣毛刺，需要模具。激光切割FPC的優點是精度高，無應力變形，無毛刺，無需開模；缺點是除此投入成本高。隨著電子產品的小型化發展，FPC軟板的應力變形、毛刺會造成微電路短路影響，模切和刀切逐步被淘汰，各工廠已大規模采用激光切割機作為主流加工工藝。而隨著電子產品的進一步發展，超大規模集成電路發展，輕薄、小型化電子產品升級，對FPC軟板需求也逐步提升，對激光切割FPC軟板的工藝要求也在逐步趨上升。

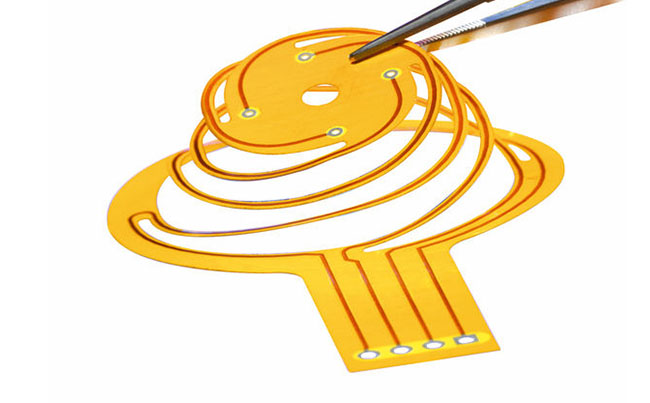

激光切割FPC產品

最早起時候由于激光工程技術以及產品成本的因素，激光切割FPC軟板采用的是10600nm的CO2納秒激光切割機，切割軟板邊緣效果差，有嚴重的碳化黑邊，并伴有輕微的熔融現象，在這個階段內激光切割FPC軟板未能大規模應用，主要應用領域在快速打樣階段。優點是無需開模，快速交付，貨期短，為搶奪市場以及技術先機提供了時間優勢。

隨著激光技術的優化，一種短波長，通過破壞材料分子鍵的紫外激光進入市場應用中，新一代的355nm紫外激光切割機進入FPC切割行業中，相比較于CO2激光切割機，紫外激光切割FPC軟板截面更光滑，熱影響區域小，碳化區域小，無熔融現象。在此階段，正處于智能產品爆發階段，高精度、高效率、切割效果優良的紫外激光切割機大規模應用到各工廠，開始成為主流切割FPC產品加工工藝方式，并在此基礎上逐步延伸至FPC覆蓋膜產品切割，以及4G產品階段的IC芯片切割等，市場大規模化的FPC紫外激光切割機走向成熟，成本也在逐步下降，成為一款穩定的主流產品。

但即使是穩定的主流紫外激光切割機在5G產品階段也開始顯現出疲軟，有些力不從心。更高規格的電子產品對軟板的要求無碳化區域，無可能性存在的碳化顆粒掉落影響到微電路短路。紫外激光切割FPC肉眼可見的碳化區域缺陷顯而易見，一種可替代現有紫外激光切割工藝的方式提上日程，根據需求武漢元祿光電引入超快皮秒紫外激光切割機，與上一代的納秒紫外激光切割機相比，超快皮秒紫外激光切割FPC軟板無肉眼可見碳化黑邊，放大鏡下有幾個微米的碳化去，可解決碳化顆粒問題。

超快皮秒紫外激光切割機是目前市場上應用于FPC軟板、覆蓋膜切割的最新激光工藝，配合自動化流水線以及智能工廠生產，隱隱具有王者風范，未來將會成為新一代的市場寵兒，但也會在更遠的將來會被飛秒紫外激光切割機、阿秒紫外激光切割機所取代。這也是科學技術的魅力所在，在原有的基礎上不斷開拓進取，不斷進步才是科學的魅力所在。

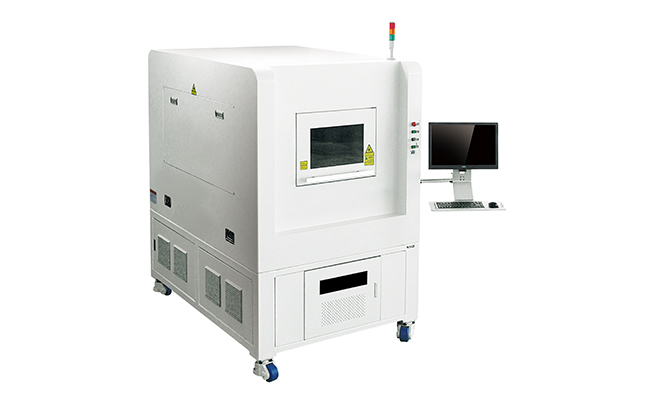

推薦設備：FPC紫外激光切割機
